ガス式メイン鉄板カウンター U型バーナー

強制排気システムを標準装備。
高温・低温の使い分けで、お好み焼やステーキ、その他食材を美味しく焼きあげる。

不燃ガスや、一酸化炭素を効率的に排除し、フレッシュエアーを取り入れ、効率的な燃焼の手助けをします。
大型の鉄板でも効率良く燃焼し、不要な熱気や排気ガスをを大幅にカット。
強火を必要とする広島お好み焼用の定番モデル。

優れた耐久性
瞬時に火力調整が可能
幅広い業態に対応
安心・安全設計

高温を必要とする広島お好み焼や鉄板焼に最適のガス式Uバーナー!

強火と弱火を使い分けたり、熱のいきわたらないゾーンなど、バーナーの間隔も計算しておりますので効率的な調理が可能です。

バーナーピッチなど熱源の配置も自由に設計可能!

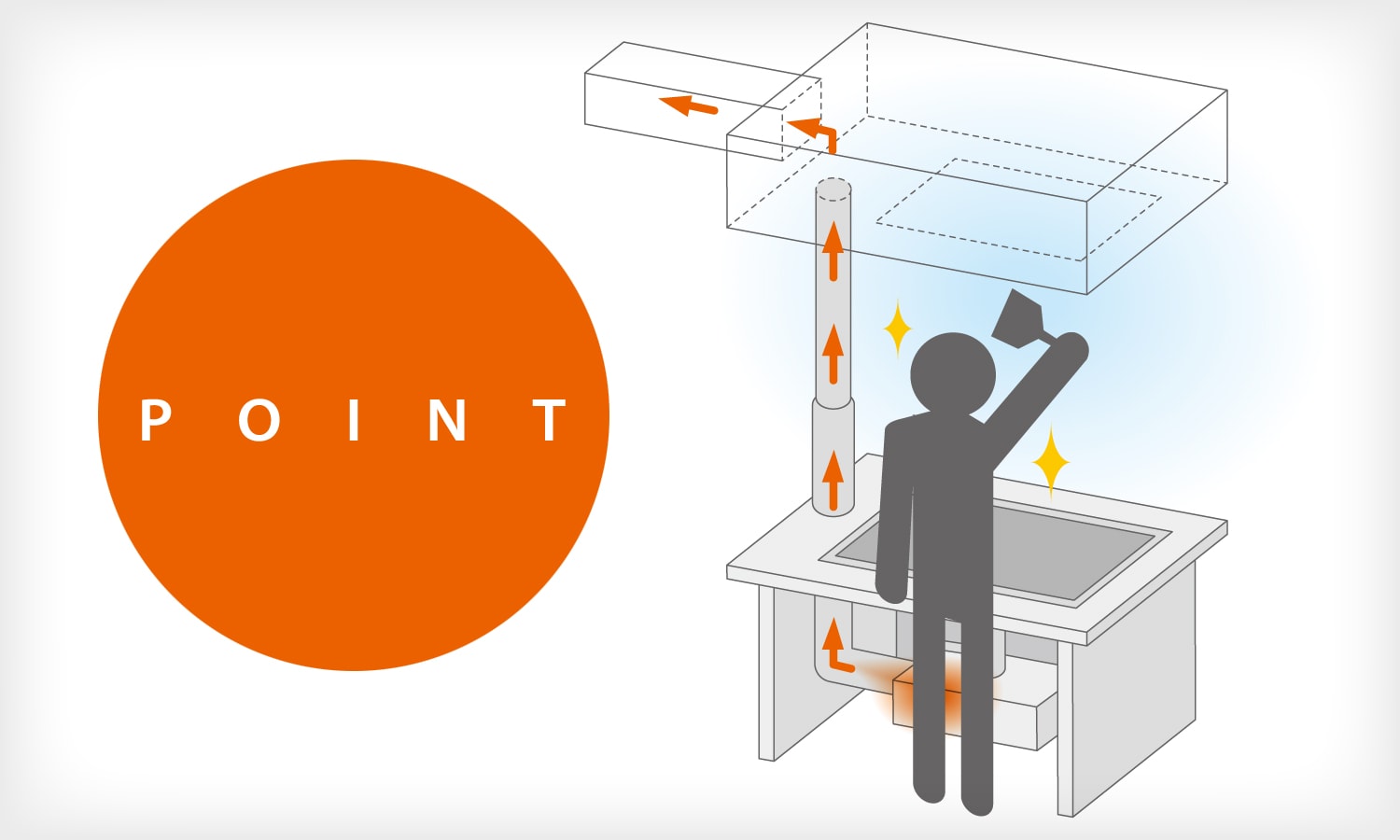

強制排気システムを標準装備

不要な熱気や排気ガスを大幅カットし、調理される方の身体的負担や、厨房内の空調負荷も軽減し冷房効果もアップ!

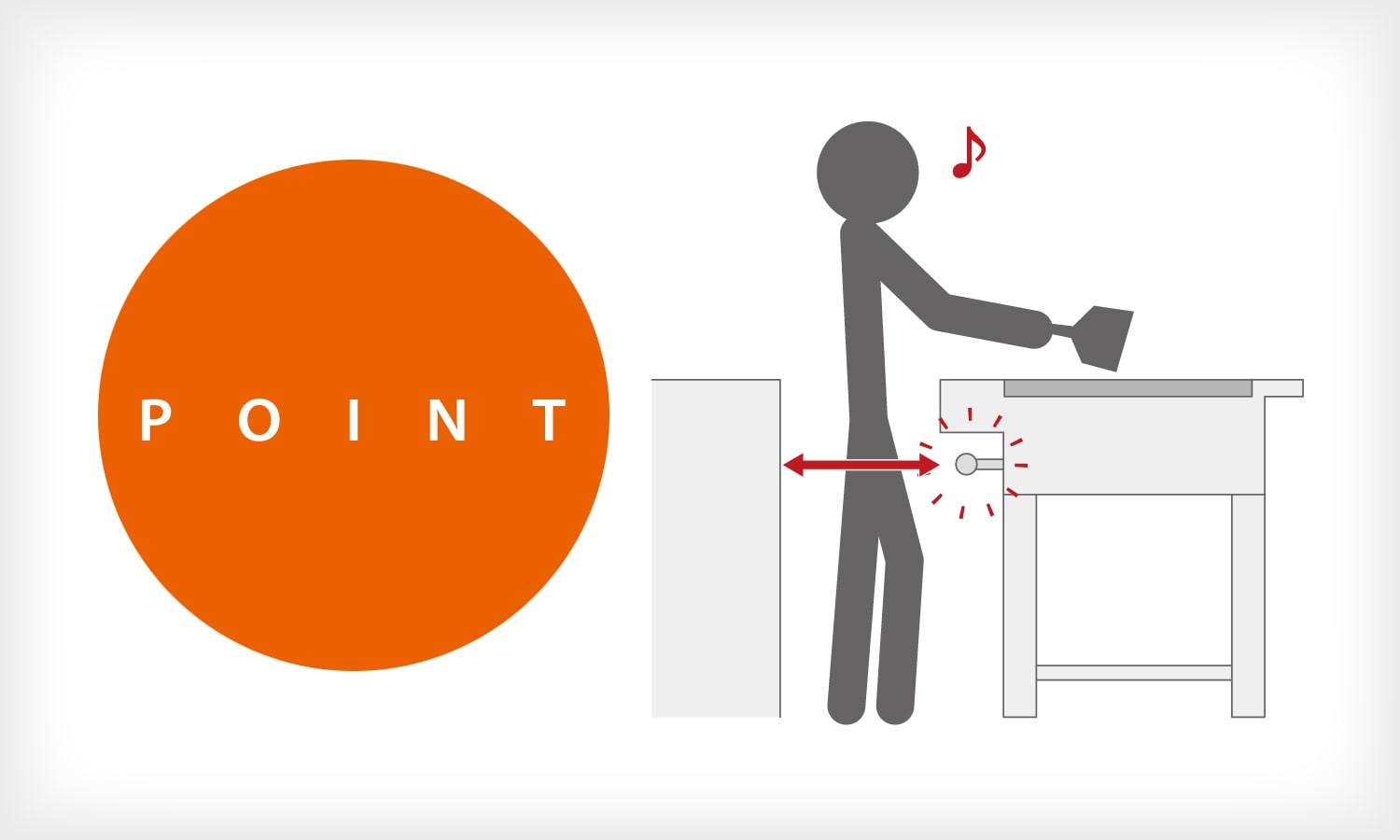

厨房内のスペースをしっかり確保

スペースを考慮し、ガス配管を鉄板下に収納した設計となっています。作業中に配管やガスコックに触れずに作業出来るので安全!!

部品／図面一例

部品

①二重巻ガスバーナー
②鉄板、ｔ=19 ＃180 仕上げ
③カス落とし穴
④化粧吸気パネルＳＵＳ
⑤カス落としホッパー
⑥カス箱
⑦バーナーコック
⑧強制排気ユニット
⑨強制排気フアン
⑩排気筒
⑪排気筒化粧
⑫ガス接続口25A

図面一例

仕　様

お好み焼：標準仕様（奥行800mm 鉄板厚19mm）

品番	本体寸法(約)mm			焼面寸法(約)mm		本体質量 (kg)	ガス消費量		電気容量単相100V(kw)	バーナー数量
品番	幅(W)	奥(D)	高(H)	間口(W)	奥(D)	本体質量 (kg)	LPガス(kg/h)	都市ガス(kcal/h)	電気容量単相100V(kw)	バーナー数量
K2G-90M-U	900	800	800	854	710	220	0.954	11,400	0.33	2
K2G-120M-U	1200			1154		290	0.954	11,400	0.33	2
K2G-150M-U	1500			1454		350	1.431	17,100	0.33	3
K2G-180M-U	1800			1754		400	1.431	17,100	0.59	3
K2G-210M-U	2100			2054		440	1.908	22,800	0.59	4
K2G-240M-U	2400			2354		480	1.908	22,800	0.59	4
K2G-270M-U	2700			2654		540	2.385	28,500	0.59	5
K2G-300M-U	3000			2954		590	2.862	34,200	0.59	6
K2G-330M-U	3300			3254		640	2.862	34,200	1.00	6
K2G-360M-U	3600			3554		690	3.339	39,900	1.00	7
K2G-390M-U	3900			3854		750	3.339	39,900	1.90	7
K2G-420M-U	4200			4154		800	3.816	45,600	1.90	8

※表組みは横にスクロール・スワイプすることで全てご覧になれます。
※強制排気装置一式・ＦＡＮ設置ステンレス架台（標準でＷ350×Ｄ800×Ｈ800）・ＦＡＮ吐出しステンレスダクト一式は標準装備となっております。
※鉄板の厚みは19mmを標準設定としています。
※本体重量は設計からの算出による目安重量となります。

ステーキ・鉄板焼：標準仕様（奥行650mm 鉄板厚22mm）

品番	本体寸法(約)mm			焼面寸法(約)mm		本体質量 (kg)	ガス消費量		電気容量単相100V(kw)	バーナー数量
品番	幅(W)	奥(D)	高(H)	間口(W)	奥(D)	本体質量 (kg)	LPガス(kg/h)	都市ガス(kcal/h)	電気容量単相100V(kw)	バーナー数量
K2G-90M-US	900	650	800	854	560	210	0.954	11,400	0.33	2
K2G-120M-US	1200			1154		280			0.33	2
K2G-150M-US	1500			1454		340			0.33	2
K2G-180M-US	1800			1754		390	1.431	17,100	0.59	3
K2G-210M-US	2100			2054		430			0.59	3
K2G-240M-US	2400			2354		470			0.59	3
K2G-270M-US	2700			2654		520	1.908	22,800	0.59	4
K2G-300M-US	3000			2954		570			0.59	4
K2G-330M-US	3300			3254		630			0.59	4
K2G-360M-US	3600			3554		670	2.385	28,500	1.00	5
K2G-390M-US	3900			3854		730			1.00	5
K2G-420M-US	4200			4154		780			1.00	5

※表組みは横にスクロール・スワイプすることで全てご覧になれます。
※強制排気装置一式・ＦＡＮ設置ステンレス架台（標準でＷ350×Ｄ800×Ｈ800）・ＦＡＮ吐出しステンレスダクト一式は標準装備となっております。
※鉄板の厚みは22mmを標準設定としています。
※本体重量は設計からの算出による目安重量となります。
