ガス式メイン鉄板カウンター H型バーナー

強制排気システムを標準装備！
H型のバーナーで均一に広範囲で調理可能！関西風お好み焼の定番モデル!!

広範囲に隈なく熱が届き、鉄板全体を使って調理が可能！

不燃ガスや一酸化炭素を効率的に排除し、フレッシュエアーを取り入れ、効率的な燃焼の手助けをします。
大型の鉄板でも効率良く燃焼し不要な熱気や排気ガスを大幅にカット。

  • 優れた耐久性
  • 広範囲での調理が可能
  • 安心・安全設計
  • 定番モデル

広い範囲での均一加熱を必要とする関西風お好み焼などに最適のガス式Hバーナー!

関西風お好み焼など広い範囲で均一の加熱が必要な調理にオススメです。
一度にたくさんのお好み焼を焼く事も可能です。

バーナーピッチなど熱源の配置も自由に設計可能!

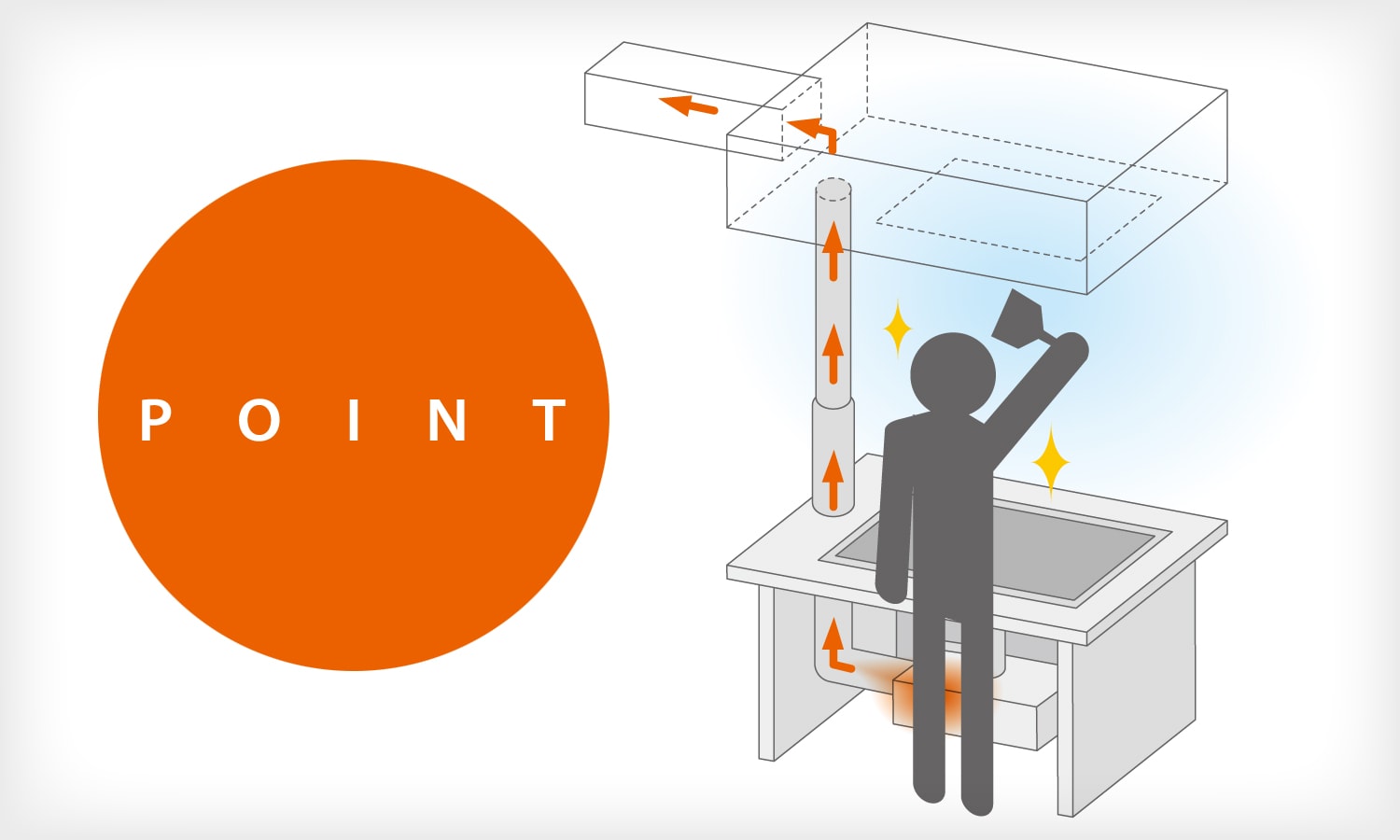

強制排気システムを標準装備

不要な熱気や排気ガスを大幅カットし、調理される方の身体的負担や、厨房内の空調負荷も軽減し冷房効果もアップ!

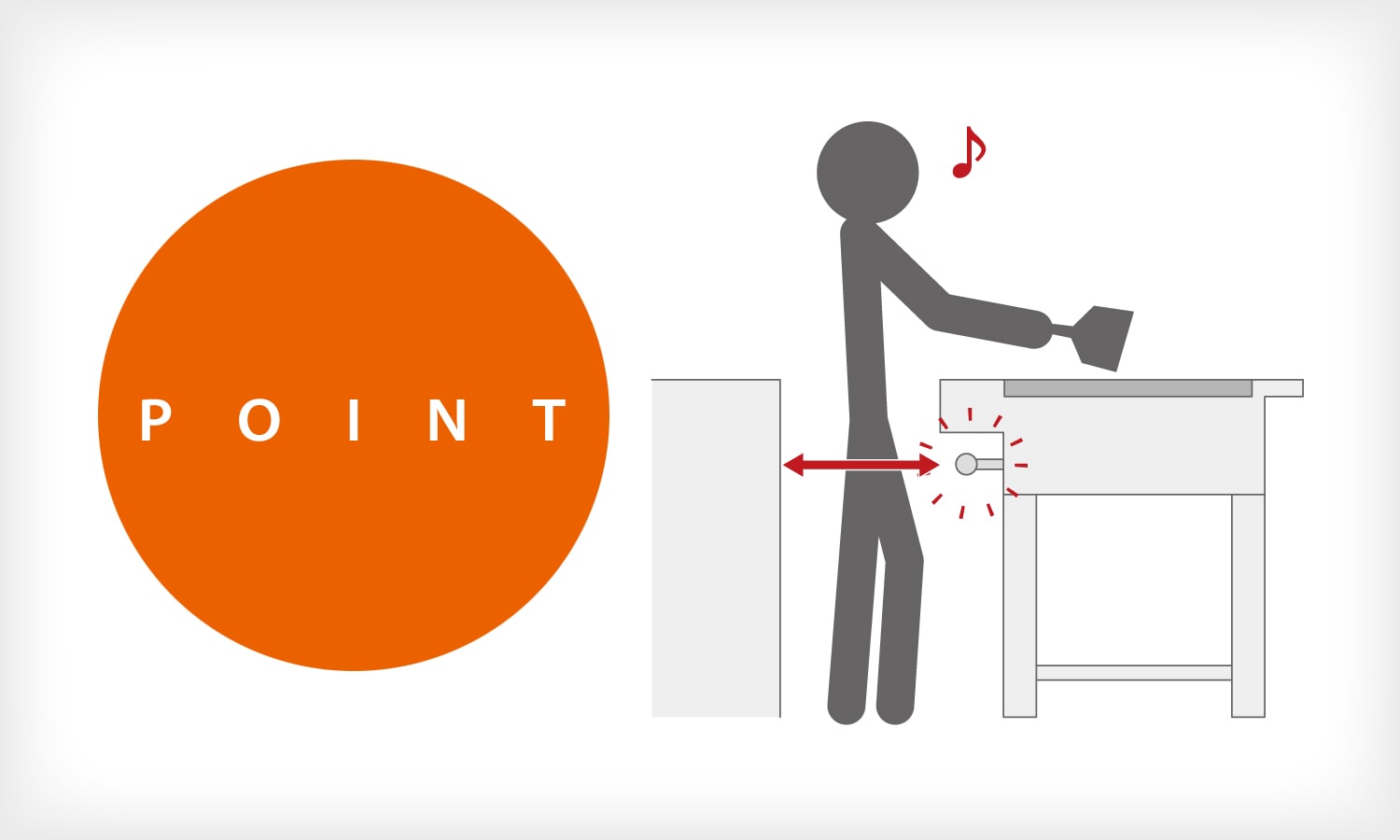

厨房内のスペースをしっかり確保

スペースを考慮し、ガス配管を鉄板下に収納した設計となっています。作業中に配管やガスコックに触れずに作業出来るので安全!!

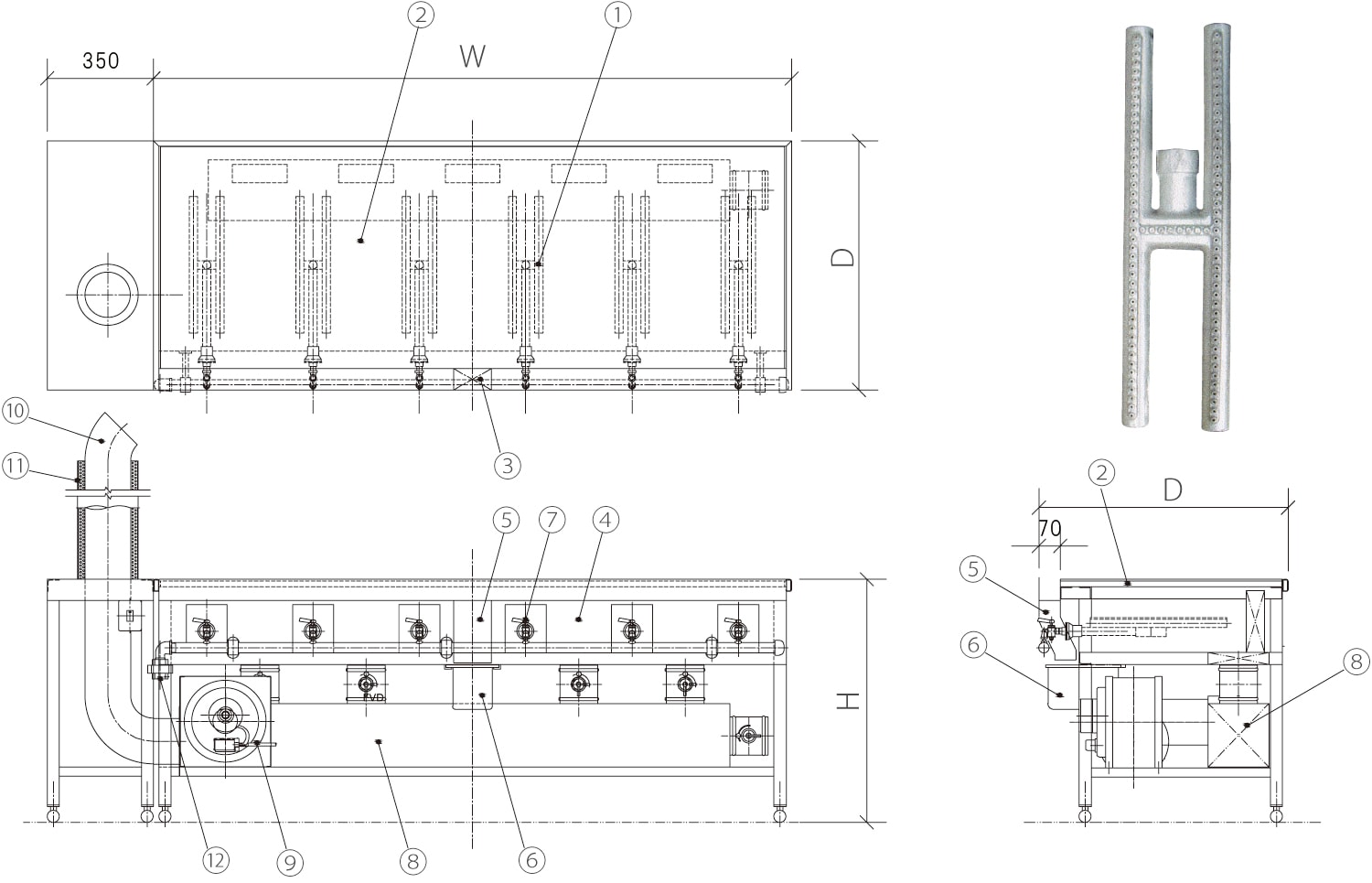

部品／図面一例

部品

  • ①H型ガスバーナー
  • ②鉄板、ｔ=19 ＃180 仕上げ
  • ③カス落とし穴
  • ④化粧吸気パネルＳＵＳ
  • ⑤カス落としホッパー
  • ⑥カス箱
  • ⑦バーナーコック
  • ⑧強制排気ユニット
  • ⑨強制排気フアン
  • ⑩排気筒
  • ⑪排気筒化粧
  • ⑫ガス接続口25A

図面一例

仕　様

お好み焼：標準仕様（奥行800mm 鉄板厚19mm）

品番 本体寸法(約)mm 焼面寸法(約)mm 本体質量
(kg)		 ガス消費量 電気容量
単相100V(kw)		 バーナー
数 量
幅(W) 奥(D)

高(H)

 間口(W) 奥(D) LPガス(kg/h) 都市ガス(kcal/h)
K2G-90M-H 900 800 800 854 710 220 0.999 12,000 0.33 3
K2G-120M-H 1200 1154 290 1.332 16,000 0.33 4
K2G-150M-H 1500 1454 350 1.665 20,000 0.33 5
K2G-180M-H 1800 1754 400
 1.665 20,000 0.59 5
K2G-210M-H 2100 2054 440 1.998 24,000 0.59 6
K2G-240M-H 2400 2354 480 2.331 28,000 0.59 7
K2G-270M-H 2700 2654 540 2.664 32,000 0.59 8
K2G-300M-H 3000 2954 590 2.997 36,000 0.59 9
K2G-330M-H 3300 3254 640 3.33 40,000 1.00 10
K2G-360M-H 3600 3554 690 3.663 44,000 1.00 11
K2G-390M-H 3900 3854 750 3.996 48,000 1.90 12
K2G-420M-H 4200 4154 800 4.329 52,000 1.90 13

※表組みは横にスクロール・スワイプすることで全てご覧になれます。
※強制排気装置一式・ＦＡＮ設置ステンレス架台（標準でＷ350×Ｄ800×Ｈ800）・ＦＡＮ吐出しステンレスダクト一式は標準装備となっております。
※鉄板の厚みは19mmを標準設定としています。
※本体重量は設計からの算出による目安重量となります。

お好み焼：標準仕様（省スペースタイプ）（奥行650mm 鉄板厚19mm）

品番 本体寸法(約)mm 焼面寸法(約)mm 本体質量
(kg)		 ガス消費量 電気容量
単相100V(kw)		 バーナー
数 量
幅(W) 奥(D)

高(H)

 間口(W) 奥(D) LPガス(kg/h) 都市ガス(kcal/h)
K2G-90M-HS 900 650 800 854 560 200 0.69 8,400 0.33 3
K2G-120M-HS 1200 1154 260 0.92 11,200 0.33 4
K2G-150M-HS 1500 1454 320 1.15 14,000 0.33 5
K2G-180M-HS 1800 1754 360 1.15 14,000 0.59 5
K2G-210M-HS 2100 2054 390 1.38 16,800 0.59 6
K2G-240M-HS 2400 2354 430 1.61 19,600 0.59 7
K2G-270M-HS 2700 2654 470 1.84 22,400 0.59 8
K2G-300M-HS 3000 2954 520 2.07 25,200 0.59 9
K2G-330M-HS 3300 3254 570 2.3 28,000 1.00 10
K2G-360M-HS 3600 3554 610 2.53 30,800 1.00 11
K2G-390M-HS 3900 3854 660 2.76 33,600 1.90 12
K2G-420M-HS 4200 4154 710 2.99 36,400 1.90 13

※表組みは横にスクロール・スワイプすることで全てご覧になれます。
※強制排気装置一式・ＦＡＮ設置ステンレス架台（標準でＷ350×Ｄ800×Ｈ800）・ＦＡＮ吐出しステンレスダクト一式は標準装備となっております。
※鉄板の厚みは19mmを標準設定としています。
※本体重量は設計からの算出による目安重量となります。

カウンター天板・腰板工事

本製品へカウンター天板を取付ける場合には、オプションとして天板取付け用支持金具をご用意できます。天板・腰板工事に関してはお問い合わせください。
