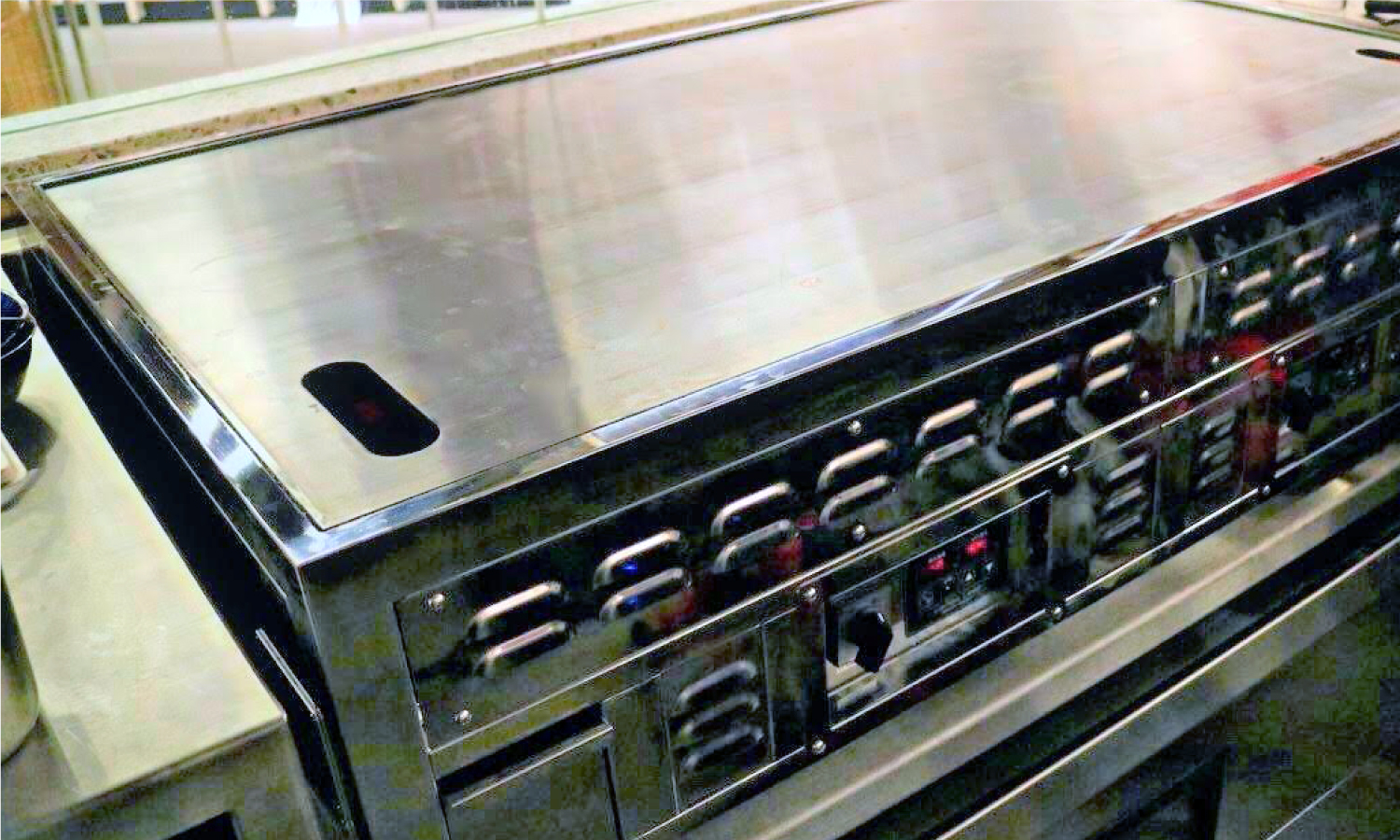

CARBON LAMP HEATER TEPPAN GRIDDLE

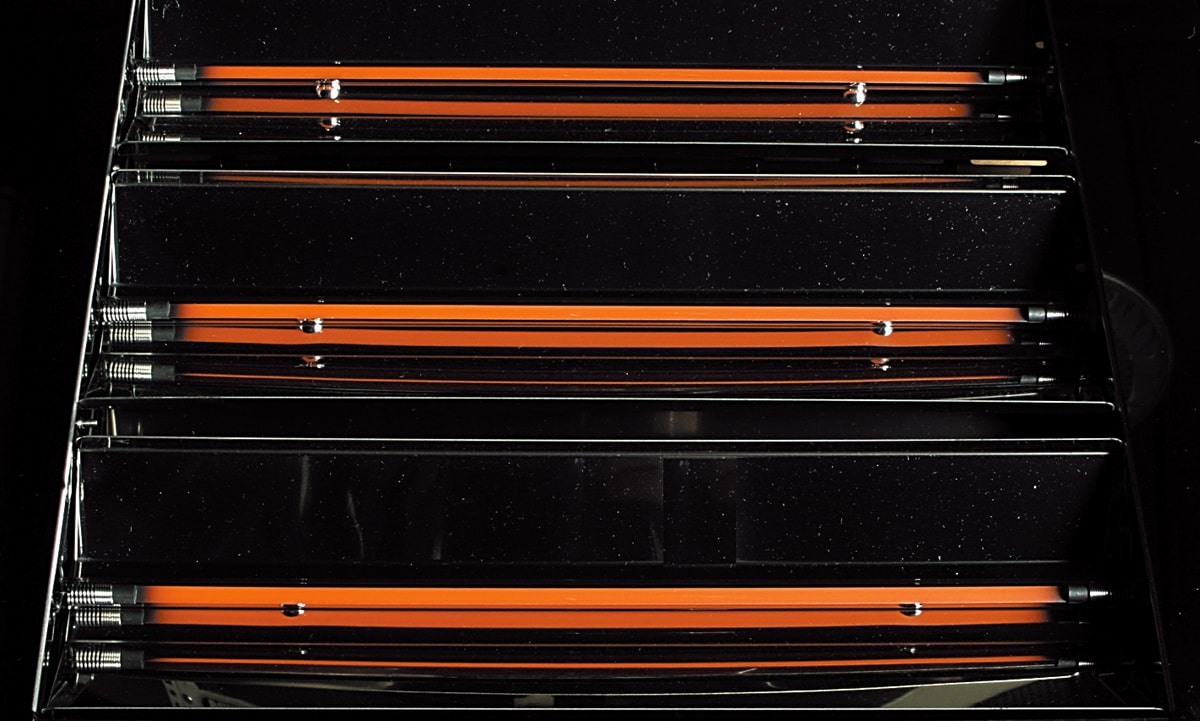

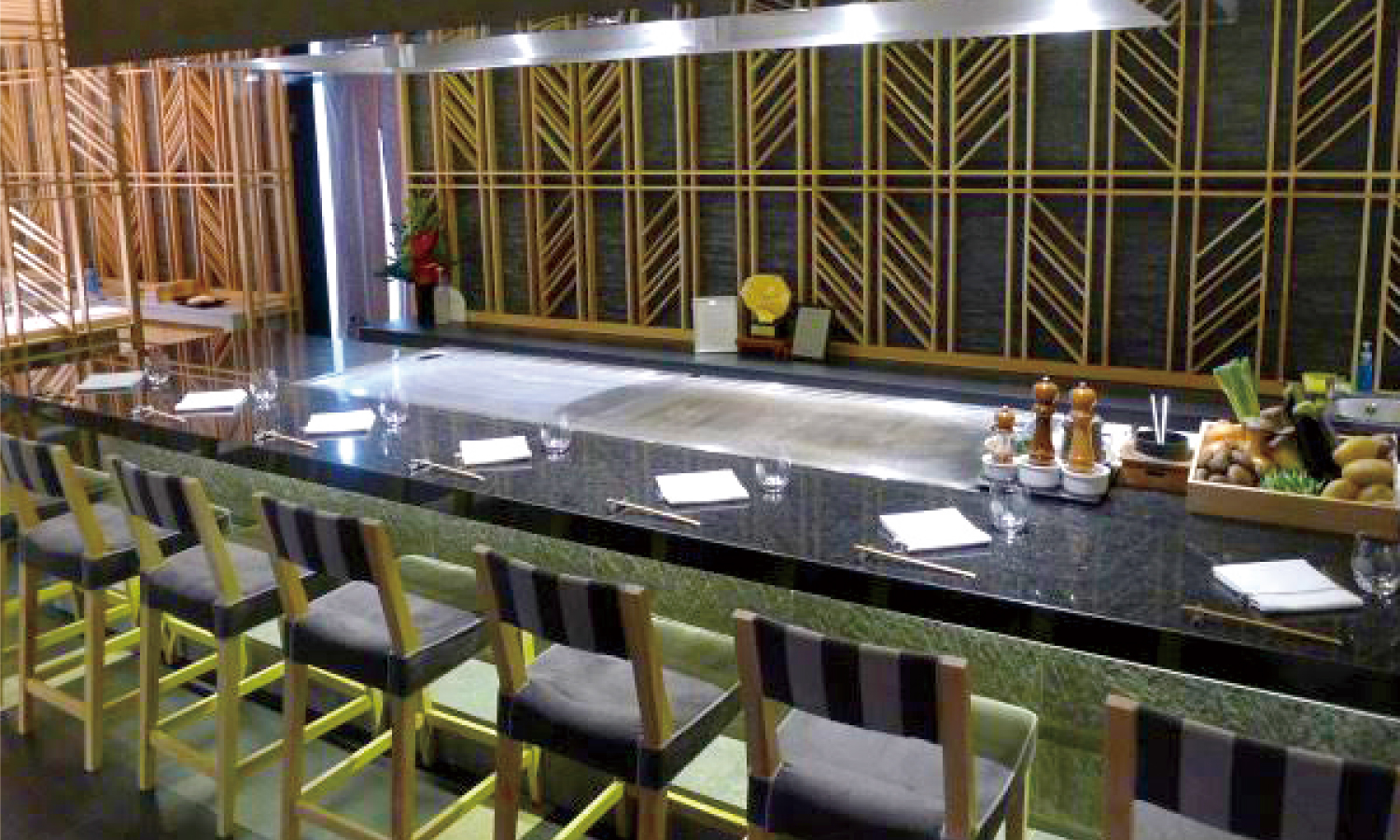

＜メイン鉄板カウンター＞カーボンランプヒーター

---

遠赤効果で中までしっかり火が通る。安心のデジタル制御で温度管理も簡単操作！シェフのご要望にお応えした、使い易い設計の鉄板です。

• 熱効率が良く、素早い立ち上がり!
• 排熱が無い為、ラッシュ時も快適!
• 鉄板厚19mmで蓄熱性、耐久性を実現!
• 全面トユ式でスピーディーに鉄板をキレイに！
• スノコ式でたくさんの収納が可能!

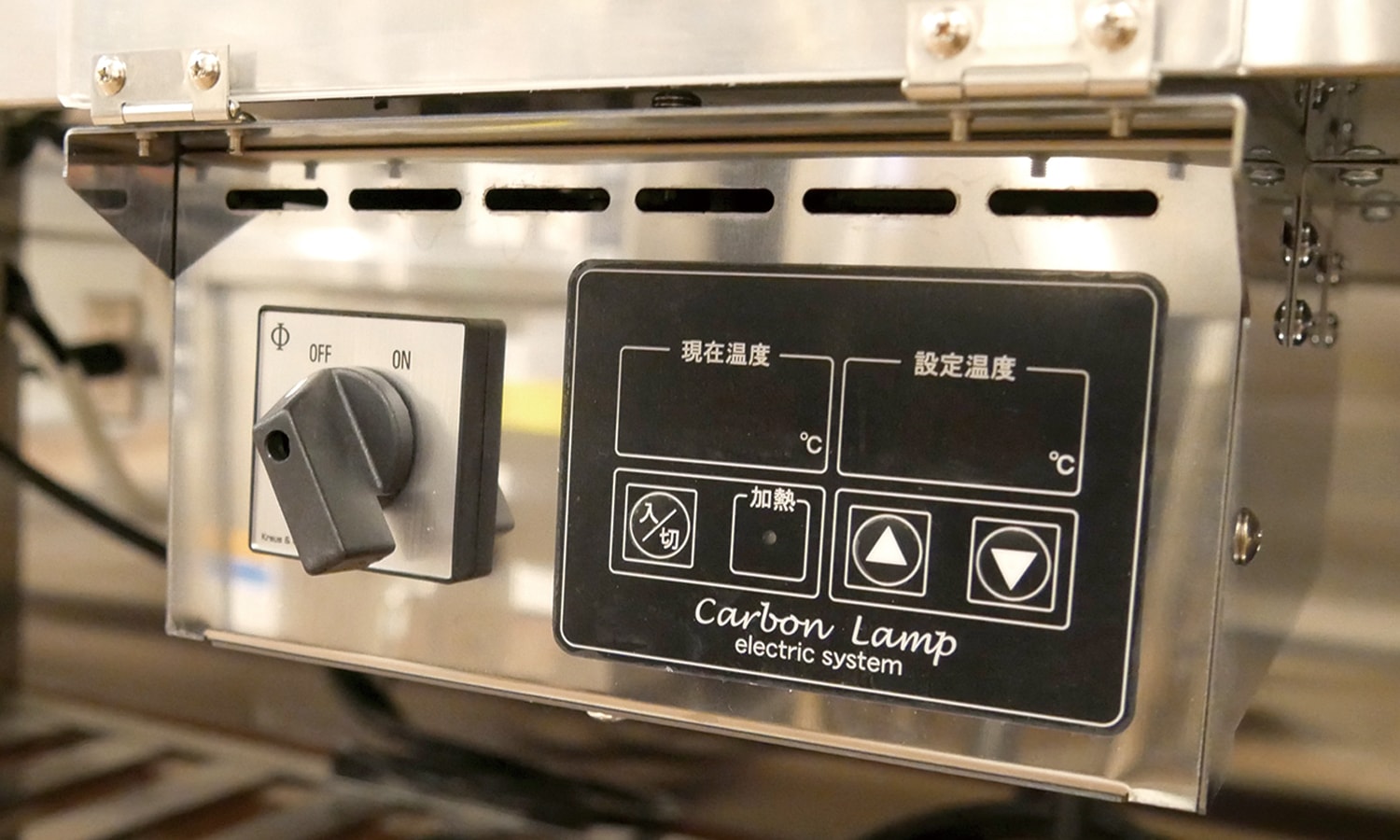

• デジタルコントロールパネルで温度調節で管理が簡単操作！

• 省エネ＆ハイパワー
• ヒーター位置の自由設計
• メンテナンスが容易に可能
• 安心のデジタル温度管理

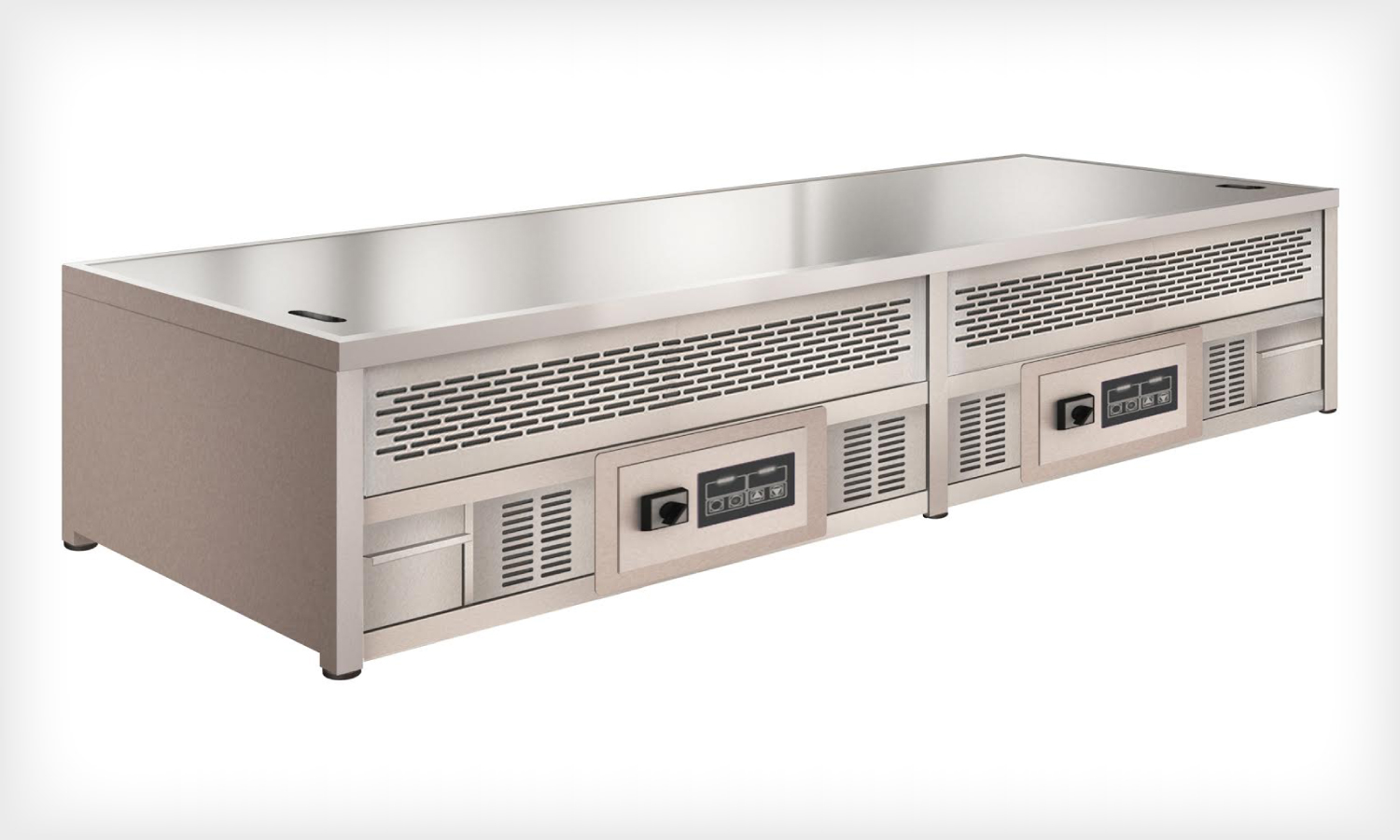

キャビネットタイプ

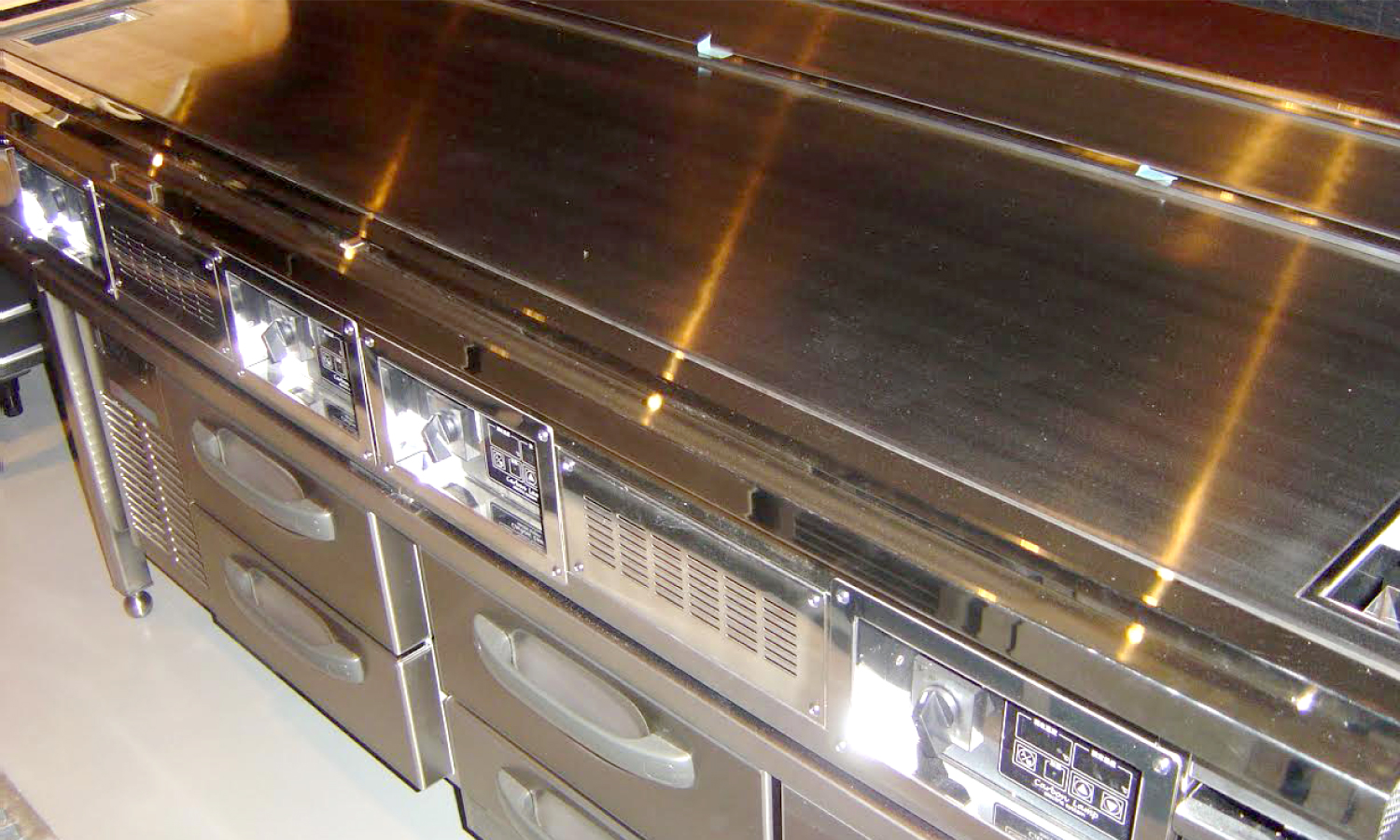

ドロアー式冷蔵庫設置タイプ

カス落とし

グリドルタイプの鉄板もございます。
詳細はお問い合わせください。

部品／図面一例

部品

• ①Iron top plate
• ②SUS Frame
• ③Unit housing
• ④Food scrap gutter
• ⑤Food scrap chute
• ⑥Food scrap pan
• ⑦SUS Air vents
• ⑧Controller
• ⑨Heating unit
• ⑩Storage shelf
• ⑪Adjustable legs

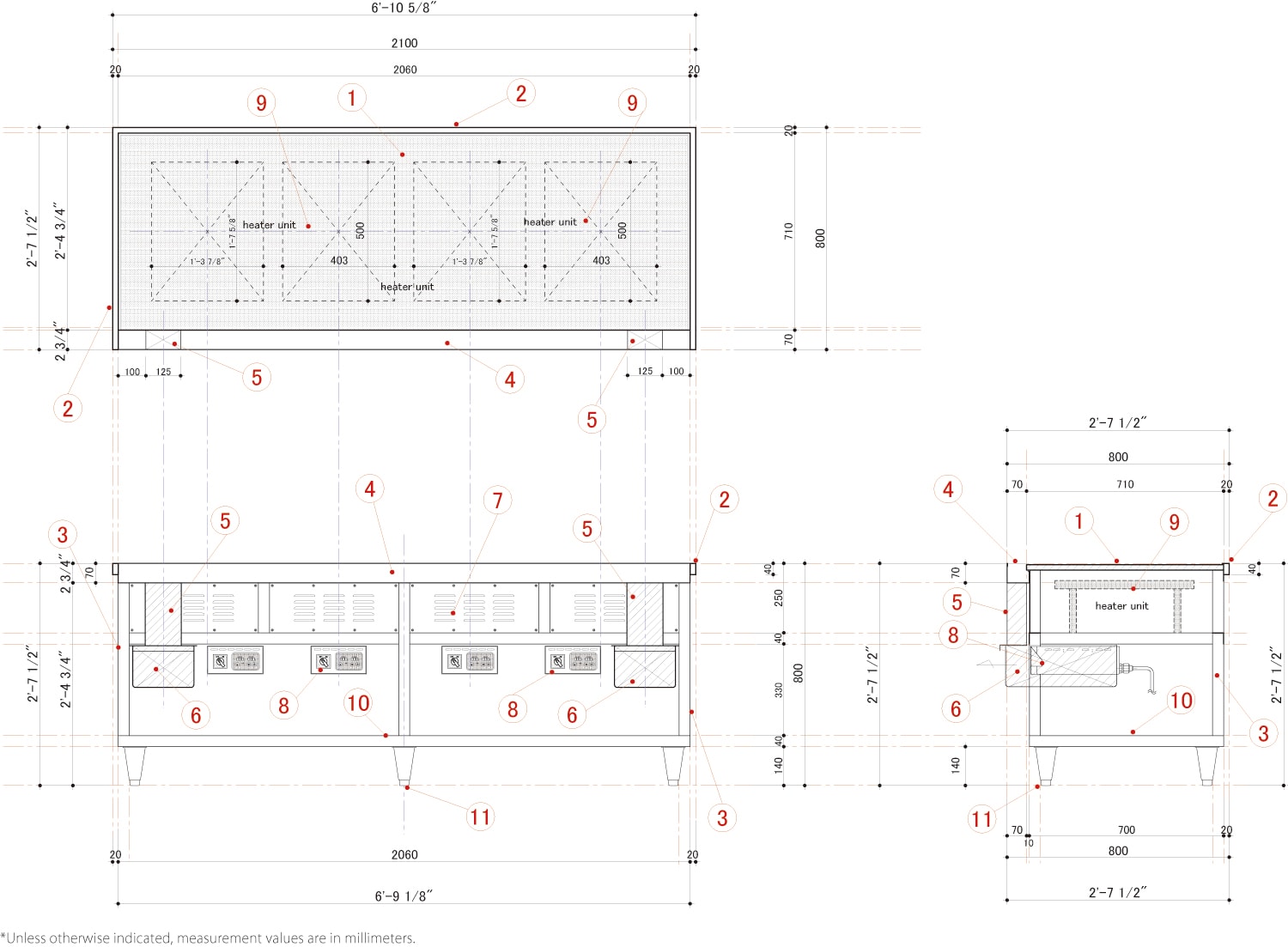

図面一例

仕　様

北米仕様（標準）

Product Number	Dimensions - Inches (mm)			Grill Dimensions- Inches (mm)		1 Unit			Mass (kg)	Operation Circuit		Overall Capacity	Operating Unit
	Width	Depth	Height	Width	Depth	Heater	Electr.Amt.	Power Source
K2E-90M-KB	35.4(900)	31.5 (800)	31.5 (800)	33.6(854)	27.9 (710)	Carbon lamp	1φ-230V =3.18kw	No Plug	163	2	②Circuit（3.18kw×2）	1φ-230V=6.36kw	Simple temperature control and digital display
K2E-120M-KB	47.2(1,200)			45.4(1,154)					216
K2E-150M-KB	59.1(1,500)			57.2(1,454)					285	3	③Circuit（3.18kw×3）	1φ-230V=9.54kw
K2E-180M-KB	70.9(1,800)			69.1(1,754)					327
K2E-210M-KB	82.7(2,100)			80.9(2,054)					390	4	④Circuit（3.18kw×4）	1φ-230V=12.72kw
K2E-240M-KB	94.5(2,400)			92.7(2,354)					439
K2E-270M-KB	106.3(2,700)			104.5(2,654)					531
K2E-300M-KB	118.1(3,000)			116.3(2,954)					543	5	⑤Circuit（3.18kw×5）	1φ-230V=15.5kw
K2E-330M-KB	129.9(3,300)			128.1(3,254)					594
K2E-360M-KB	141.7(3,600)			139.9(3,554)					643	6	⑥Circuit（3.18kw×6）	1φ-230V=19.08kw
K2E-390M-KB	153.5(3,900)			151.7(3,854)					688
K2E-420M-KB	165.4(4,200)			163.5(4,154)					734	7	⑦Circuit（3.18kw×7）	1φ-230V=22.26kw

※表組みは横にスクロール・スワイプすることで全てご覧になれます。
※鉄板の厚みは19mmを標準設定としています。

北米仕様（省スペースタイプ）

Product Number	Dimensions - Inches (mm)			Grill Dimensions- Inches (mm)		1 Unit			Mass (kg)	Operation Circuit		Overall Capacity	Operating Unit
	Width	Depth	Height	Width	Depth	Heater	Electr.Amt.	Power Source
K2E-90M-KB(S)	35.4(900)	25.6 (650)	31.5 (800)	33.6(854)	22.0 (560)	Carbon lamp	1φ-230V =3.18kw	No Plug	143	2	②Circuit（3.18kw×2）	1φ-230V=6.36kw	Simple temperature control and digital display
K2E-120M-KB(S)	47.2(1,200)			45.4(1,154)					190
K2E-150M-KB(S)	59.1(1,500)			57.2(1,454)					252	3	③Circuit（3.18kw×3）	1φ-230V=9.54kw
K2E-180M-KB(S)	70.9(1,800)			69.1(1,754)					287
K2E-210M-KB(S)	82.7(2,100)			80.9(2,054)					343	4	④Circuit（3.18kw×4）	1φ-230V=12.72kw
K2E-240M-KB(S)	94.5(2,400)			92.7(2,354)					385
K2E-270M-KB(S)	106.3(2,700)			104.5(2,654)					482
K2E-300M-KB(S)	118.1(3,000)			116.3(2,954)					514	5	⑤Circuit（3.18kw×5）	1φ-230V=15.5kw
K2E-330M-KB(S)	129.9(3,300)			128.1(3,254)					520
K2E-360M-KB(S)	141.7(3,600)			139.9(3,554)					562	6	⑥Circuit（3.18kw×6）	1φ-230V=19.08kw
K2E-390M-KB(S)	153.5(3,900)			151.7(3,854)					596
K2E-420M-KB(S)	165.4(4,200)			163.5(4,154)					640	7	⑦Circuit（3.18kw×7）	1φ-230V=22.26kw

※表組みは横にスクロール・スワイプすることで全てご覧になれます。
※鉄板の厚みは19mmを標準設定としています。

ヨーロッパ仕様(標準)

Product Number	Dimensions - Inches (mm)			Grill Dimensions- Inches (mm)		1 Unit			Mass (kg)	Operation Circuit		Overall Capacity	Operating Unit
	Width	Depth	Height	Width	Depth	Heater	Electr.Amt.	Power Source
K2E-90M-KB(CE)	35.4(900)	31.5 (800)	31.5 (800)	33.6(854)	27.9 (710)	Carbon lamp	1φ-220V =2.9kw	No Plug	163	2	②Circuit（2.9kw×2）	1φ-220V=5.8kw	Simple temperature control and digital display
K2E-120M-KB(CE)	47.2(1,200)			45.4(1,154)					216
K2E-150M-KB(CE)	59.1(1,500)			57.2(1,454)					285	3	③Circuit（2.9kw×3）	1φ-220V=8.7kw
K2E-180M-KB(CE)	70.9(1,800)			69.1(1,754)					327
K2E-210M-KB(CE)	82.7(2,100)			80.9(2,054)					390	4	④Circuit（2.9kw×4）	1φ-220V=11.6kw
K2E-240M-KB(CE)	94.5(2,400)			92.7(2,354)					439
K2E-270M-KB(CE)	106.3(2,700)			104.5(2,654)					531
K2E-300M-KB(CE)	118.1(3,000)			116.3(2,954)					543	5	⑤Circuit（2.9kw×5）	1φ-220V=14.5kw
K2E-330M-KB(CE)	129.9(3,300)			128.1(3,254)					594
K2E-360M-KB(CE)	141.7(3,600)			139.9(3,554)					643	6	⑥Circuit（2.9kw×6）	1φ-220V=17.4kw
K2E-390M-KB(CE)	153.5(3,900)			151.7(3,854)					688
K2E-420M-KB(CE)	165.4(4,200)			163.5(4,154)					734	7	⑦Circuit（2.9kw×7）	1φ-220V=20.3kw

※表組みは横にスクロール・スワイプすることで全てご覧になれます。
※鉄板の厚みは19mmを標準設定としています。

ヨーロッパ仕様(省スペースタイプ)

Product Number	Dimensions - Inches (mm)			Grill Dimensions- Inches (mm)		1 Unit			Mass (kg)	Operation Circuit		Overall Capacity	Operating Unit
	Width	Depth	Height	Width	Depth	Heater	Electr.Amt.	Power Source
K2E-90M-KB(CES)	35.4(900)	25.6 (650)	31.5 (800)	33.6(854)	22.0 (560)	Carbon lamp	1φ-220V =2.9kw	No Plug	143	2	②Circuit（2.9kw×2）	1φ-220V=5.8kw	Simple temperature control and digital display
K2E-120M-KB(CES)	47.2(1,200)			45.4(1,154)					190
K2E-150M-KB(CES)	59.1(1,500)			57.2(1,454)					252	3	③Circuit（2.9kw×3）	1φ-220V=8.7kw
K2E-180M-KB(CES)	70.9(1,800)			69.1(1,754)					287
K2E-210M-KB(CES)	82.7(2,100)			80.9(2,054)					343	4	④Circuit（2.9kw×4）	1φ-220V=11.6kw
K2E-240M-KB(CES)	94.5(2,400)			92.7(2,354)					385
K2E-270M-KB(CES)	106.3(2,700)			104.5(2,654)					482
K2E-300M-KB(CES)	118.1(3,000)			116.3(2,954)					514	5	⑤Circuit（2.9kw×5）	1φ-220V=14.5kw
K2E-330M-KB(CES)	129.9(3,300)			128.1(3,254)					520
K2E-360M-KB(CES)	141.7(3,600)			139.9(3,554)					562	6	⑥Circuit（2.9kw×6）	1φ-220V=17.4kw
K2E-390M-KB(CES)	153.5(3,900)			151.7(3,854)					596
K2E-420M-KB(CES)	165.4(4,200)			163.5(4,154)					640	7	⑦Circuit（2.9kw×7）	1φ-220V=20.3kw

※表組みは横にスクロール・スワイプすることで全てご覧になれます。
※鉄板の厚みは19mmを標準設定としています。
